Elektrická inštalácia MANTES, káblový zväzok pre príves na loď, 5,5 m, 13-pinová zástrčka, 2x5-pinové bajonety

Elektrická inštalácia MANTES, káblový zväzok pre príves na loď, 5,5 m, 13-pinová zástrčka, 2x5-pinové bajonety

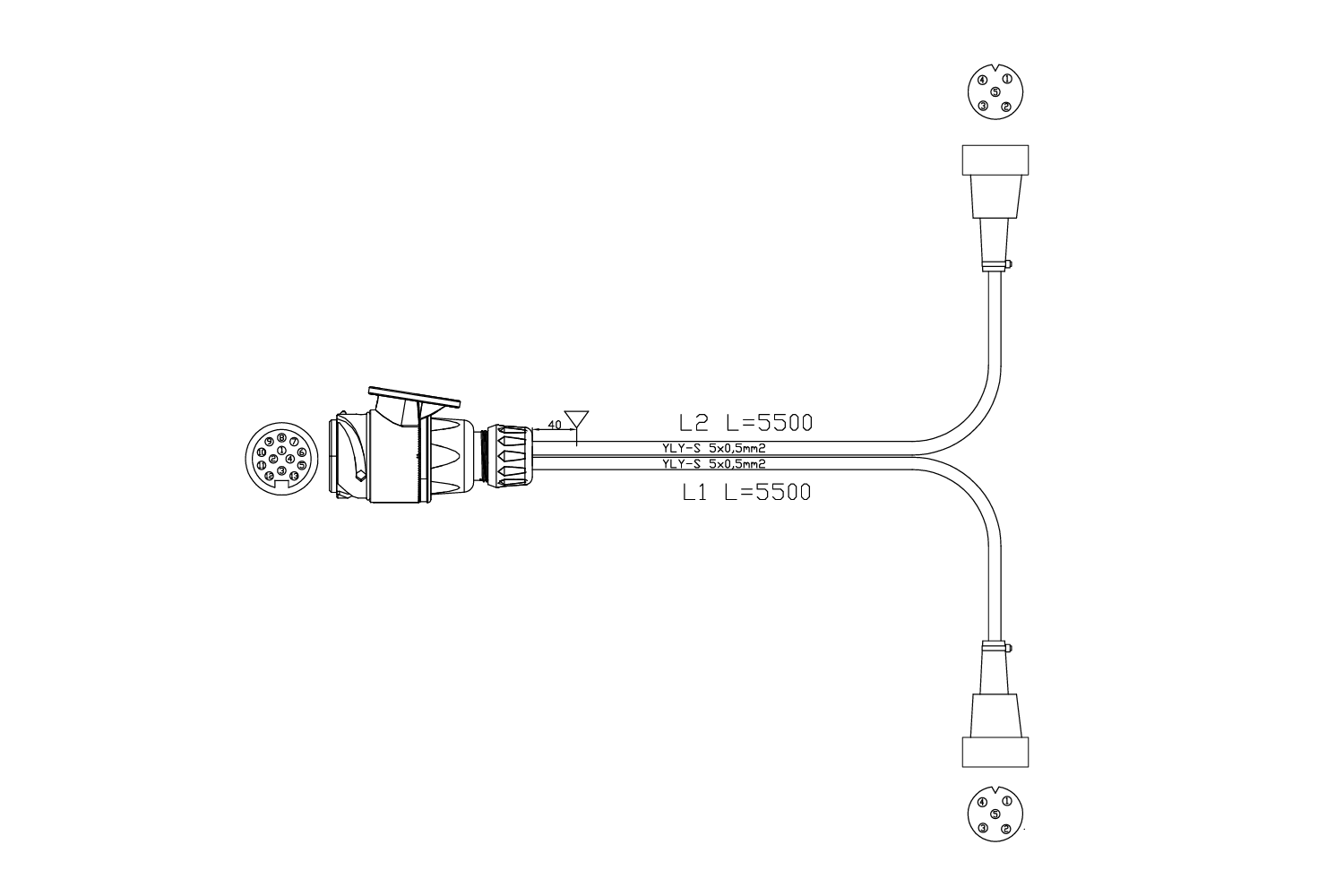

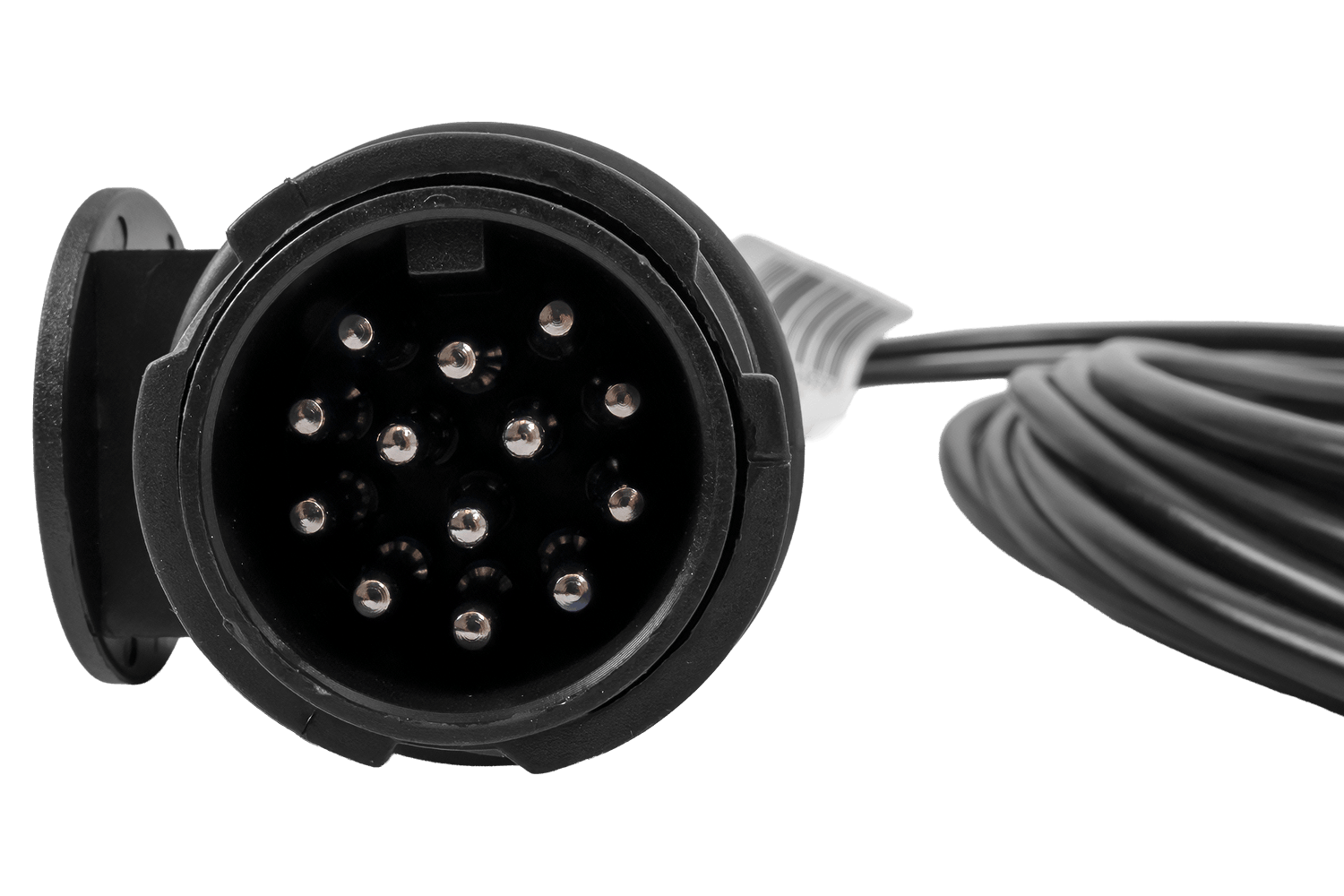

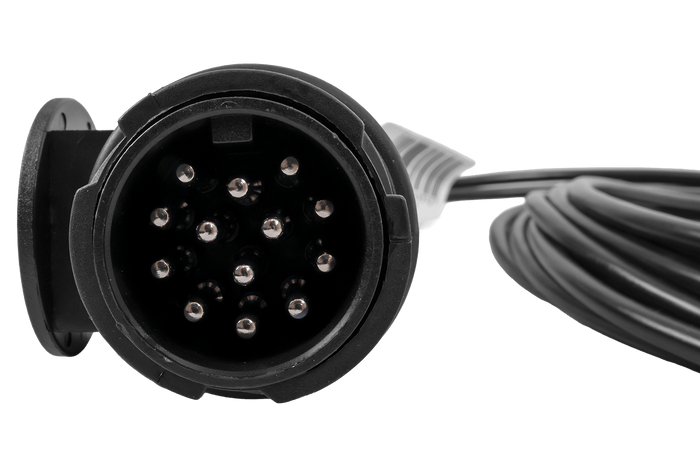

Elektrický systém MANTES je praktické a spoľahlivé riešenie pre prívesy automobilov. Hlavný kábel s dĺžkou 5,5 metra a prierezom 0,5 mm² je vybavený 13-kolíkovou zástrčkou , čo zaisťuje univerzálnu kompatibilitu s väčšinou vozidiel.

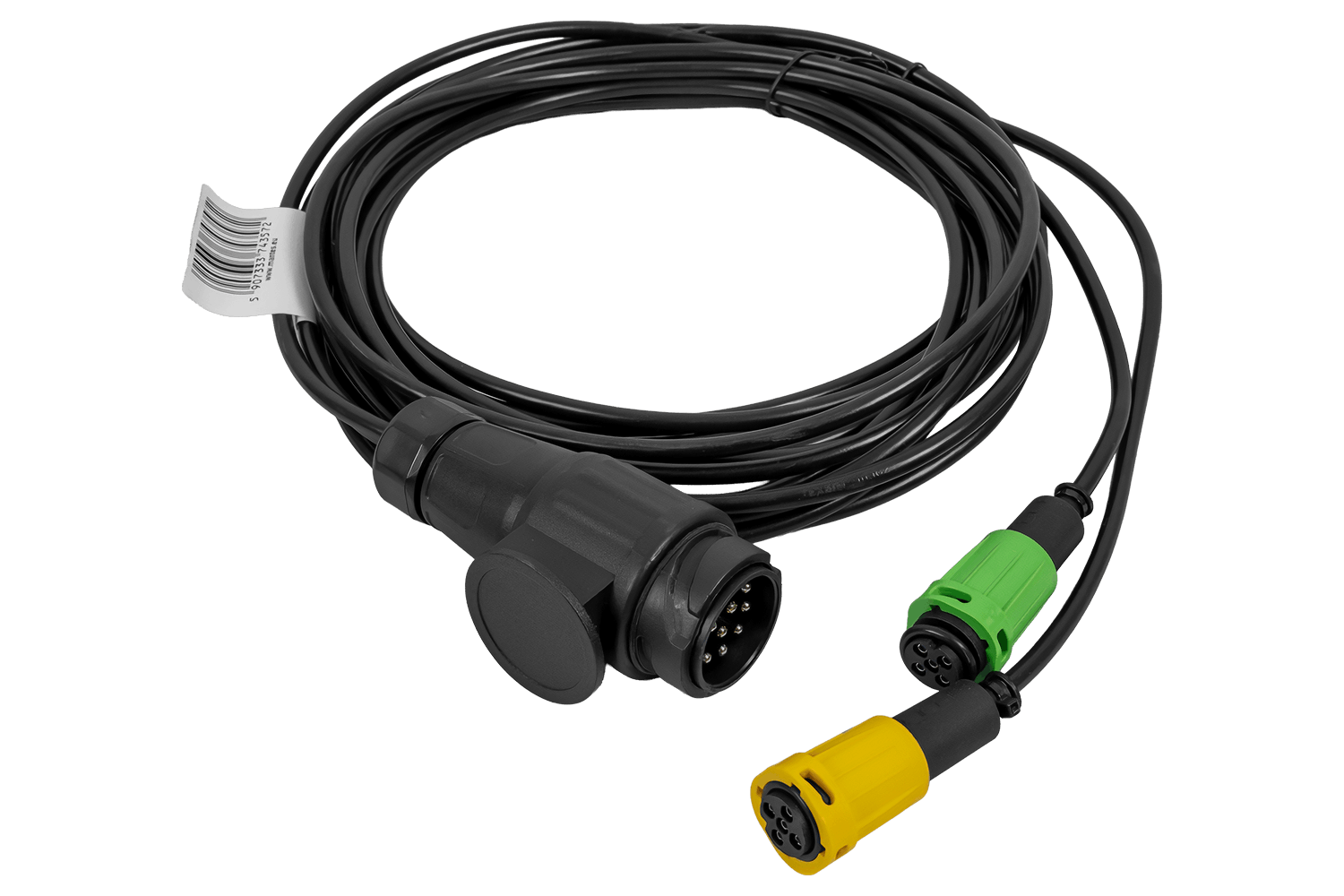

Káblový zväzok je vybavený dvoma vodotesnými 5-pinovými bajonetovými konektormi na pripojenie zadných svetiel. Bajonetový systém zaisťuje rýchlu a bezpečnú inštaláciu, čím eliminuje riziko náhodného odpojenia počas jazdy. Konštrukcia konektora zaručuje vodotesné pripojenie a chráni kontakty pred koróziou, čím sa zabezpečuje dlhodobá a bezproblémová prevádzka celého osvetľovacieho systému prívesu.

Trieda tesnosti

Bajonety s krytím IP67 poskytujú vysokú ochranu elektrického pripojenia pred prachom, vlhkosťou a vodou . Pri správnej inštalácii je konektor odolný voči dažďu, striekajúcej vode, blatu, mlákam a krátkodobému ponoreniu, čo je kľúčové pre osvetľovacie systémy prívesov a plošinových návesov. Táto ochrana znižuje riziko korózie kontaktov, skratov a porúch svetiel pri jazde v náročných poveternostných podmienkach.

Podporované funkcie osvetlenia

obrysové svetlo

cúvacie svetlo

smerovník

hmlové svetlo

brzdové svetlo

Svetlomet podporuje funkcie osvetlenia: ľavé/pravé obrysové svetlo , ktoré zaisťuje viditeľnosť vozidla pri jazde v noci; ľavé/pravé smerové svetlo , ktoré umožňuje signalizovať zámer odbočiť; brzdové svetlo , ktoré signalizuje brzdenie; cúvacie svetlo , ktoré uľahčuje cúvanie zlepšením viditeľnosti za vozidlom; a hmlové svetlo , ktoré zvyšuje bezpečnosť v náročných poveternostných podmienkach, ako je hmla alebo silný dážď.

Káblové zväzky pre prívesy sú nevyhnutné pre zabezpečenie správnej funkcie osvetlenia v prívesoch automobilov, poľnohospodárskych prívesoch a karavanoch. Ich primárnou funkciou je prenos elektrických signálov do obrysových svetiel, brzdových svetiel, smerových svetiel a hmlových svetiel, čím sa výrazne zlepšuje viditeľnosť a bezpečnosť cestnej premávky . Používanie kvalitných káblových zväzkov pomáha predchádzať problémom s prepätím a poruchami osvetlenia, čo je kľúčové pre vodiča aj ostatných účastníkov cestnej premávky. Vďaka vhodnej dĺžke kábla a univerzálnym konektorom je inštalácia rýchla a jednoduchá, zatiaľ čo robustná izolácia zaisťuje odolnosť voči poveternostným podmienkam, vibráciám a mechanickému poškodeniu .

Význam farieb vodičov v 13-pinovej zástrčke

• (1) žltá - ľavé smerové svetlo
• (2) modré - hmlové svetlo
• (3) biela - hmotnosť
• (4) zelená - smerovka vpravo
• (5) hnedé alebo čierne pravé obrysové svetlo
• (6) červené - brzdové svetlo
• (7) čierne - ľavé obrysové svetlo
• (8) sivé - cúvacie svetlo
